Misuratore dinamico di portata della ruota
WILOC determina le forze delle ruote dei treni multipli o articolati nonché dei singoli vagoni e delle locomotive prima della messa in circolazione.
In combinazione con un tratto di misura possono essere creati i protocolli geometrici e definite le forze delle ruote, degli assi e le masse dei veicoli. WILOC è un potente strumento utilizzato da produttori di veicoli ferroviari e officine di manutenzione.
Scarica informazioni sul prodotto in formato PDF
Caratteristiche
- Procedura automatica di misura dinamica per intere composizioni o singoli vagoni
- Protocolli nel database con forze delle ruote e degli assi, masse dei veicoli, numero degli assi, velocità etc.
- Routine di misura personalizzata
- Assenza di spazio tra il binario di misura e il resto della pista
- Tarabile per le applicazioni commerciali
- Espandibile con IDENT, identificazione automatica vagone
Componenti
- Due rotaie dotate di sensori
- Interfaccia elettronica per l’elaborazione di valori
- PC industriale
- Software di analisi WILOC
Installazione
I sensori possono essere montati su una sezione di binari esistente oppure il binario di misura viene saldato alle tracce esistenti senza lasciare alcuno spazio. I sensori sono dotati di copertura contro urti e umidità.
L’impianto è immune alle influenze termiche ed elettromagnetiche.
Max. carico asse | 30 t |
OIML R 106-1, classe | 0.2, 0.5, 1, 2 |
Soglia di temperatura | -30 … +70 °C |
Divisione scala | 20 50 100 200 kg |
Velocità pesatura | 0…30 km/h |
Velocità traversata | illimitata |
Direzione di misura | ambedue i sensi |
Profilo rotaia | tutti |

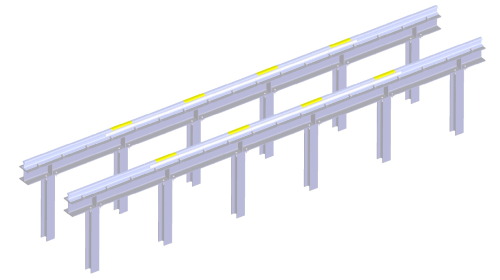

Traccia | ghiaia, fissa o elevata |
Conformità | DIN 27201, DIN 27202, EN 15654, DIN EN 50215 |
